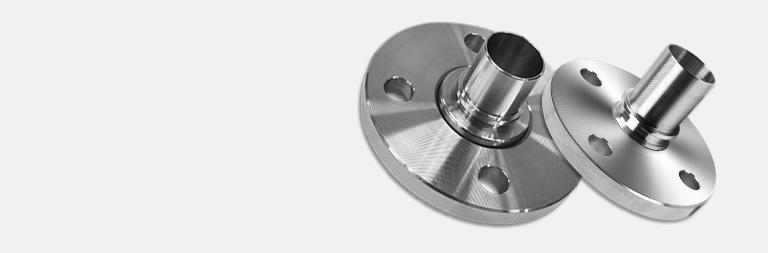

Laippaliitin

Teknikum-letkukiristimet-liittimet-laippaliitin

Käyttökohteet:
Letkujen laippaliittimiä käytetään letkujen liittiminä lähes kaikilla teollisuuden aloilla varsinkin letkujen ja putkien välisiin kiinteisiin tai pitkäaikaisiin liitoksiin. Letkujen  laippaliitoksen etuja ovat sen universaali käyttö sekä mukautuminen putkistojen yleiseen liitosmenetelmään.

Standardin EN 14420-4 mukaiset laippaliittimet soveltuvat lähes kaikkiin kiinteiden tai osittain kiinteiden letkuliitosten kohteisiin, joissa liitokselta vaaditaan kestävyyttä ja käyttövarmuutta. Laippaliittimien mitoitus noudattaa DIN 2642, EN 1092-1, SFS 2170 paineluokkaa PN 10. Laippaliittimien materiaali on haponkestävä teräs AISI 316 (EN 1.4401). Tarvittaessa laippaliittimiä on saatavilla myös muista materiaaleista valmistettuna sekä esimerkiksi ANSI B16.5 -mitoituksella. Laippaliittimien letkukara on taulukon mukaisesti joko tasainen tai muotoiltu, jolloin laippaliitintä voidaan käyttää monenlaisten eri letkujen kanssa. Lisäksi laippaliittimet on saatavilla taulukon mukaisesti kiinteällä laipalla tai asennusta helpottavalla pyörivällä laipalla.

Kiristinsuosituksena on käytettävän letkun ulkohalkaisijasta riippuen puristusliitos, EN 14420-3 mukaiset kiristimet tai Kerko-kiristimet.

Tekniset tiedot

Product codeDNHose i.d. mmPressure classMaterial
TASAINEN KARA / PYÖRIVÄ LAIPPA
SMOOTH HOSE SHANK / SWIVEL FLANGE
FC-SM-SW-SS-0131513PN 10/16SS
FC-SM-SW-SS-0192019PN 10/16SS
FC-SM-SW-SS-0252525PN 10/16SS
FC-SM-SW-SS-0323232PN 10/16SS
FC-SM-SW-SS-0384038PN 10/16SS
FC-SM-SW-SS-0505050PN 10/16SS
FC-SM-SW-SS-0636563PN 10/16SS
FC-SM-SW-SS-0758075PN 10/16SS
FC-SM-SW-SS-100100100PN 10/16SS
FC-SM-SW-SS-125125125PN 10/16SS
FC-SM-SW-SS-150150150PN 10/16SS
MUOTOILTU KARA / PYÖRIVÄ LAIPPA
SERRATED HOSE SHANK / SWIVEL FLANGE
FC-SR-SW-SS-0131513PN 10/16SS
FC-SR-SW-SS-0192019PN 10/16SS
FC-SR-SW-SS-0252525PN 10/16SS
FC-SR-SW-SS-0323232PN 10/16SS
FC-SR-SW-SS-0384038PN 10/16SS
FC-SR-SW-SS-0505050PN 10/16SS
FC-SR-SW-SS-0636563PN 10/16SS
FC-SR-SW-SS-0758075PN 10/16SS
FC-SR-SW-SS-100100100PN 10/16SS
FC-SR-SW-SS-125125125PN 10/16SS
FC-SR-SW-SS-150150150PN 10/16SS
TASAINEN KARA / KIINTEÄ LAIPPA
SMOOTH HOSE SHANK / FIXED FLANGE
FC-SM-FX-SS-0131513PN 10/16SS
FC-SM-FX-SS-0192019PN 10/16SS
FC-SM-FX-SS-0252525PN 10/16SS
FC-SM-FX-SS-0323232PN 10/16SS
FC-SM-FX-SS-0384038PN 10/16SS
FC-SM-FX-SS-0505050PN 10/16SS
FC-SM-FX-SS-0636563PN 10/16SS
FC-SM-FX-SS-0758075PN 10/16SS
FC-SM-FX-SS-100100100PN 10/16SS
FC-SM-FX-SS-125125125PN 10/16SS
FC-SM-FX-SS-150150150PN 10/16SS
MUOTOILTU KARA / KIINTEÄ LAIPPA
SERRATED HOSE SHANK / FIXED FLANGE
FC-SR-FX-SS-0131513PN 10/16SS
FC-SR-FX-SS-0192019PN 10/16SS
FC-SR-FX-SS-0252525PN 10/16SS
FC-SR-FX-SS-0323232PN 10/16SS
FC-SR-FX-SS-0384038PN 10/16SS
FC-SR-FX-SS-0505050PN 10/16SS
FC-SR-FX-SS-0636563PN 10/16SS
FC-SR-FX-SS-0758075PN 10/16SS
FC-SR-FX-SS-100100100PN 10/16SS
FC-SR-FX-SS-125125125PN 10/16SS
FC-SR-FX-SS-150150150PN 10/16SS
